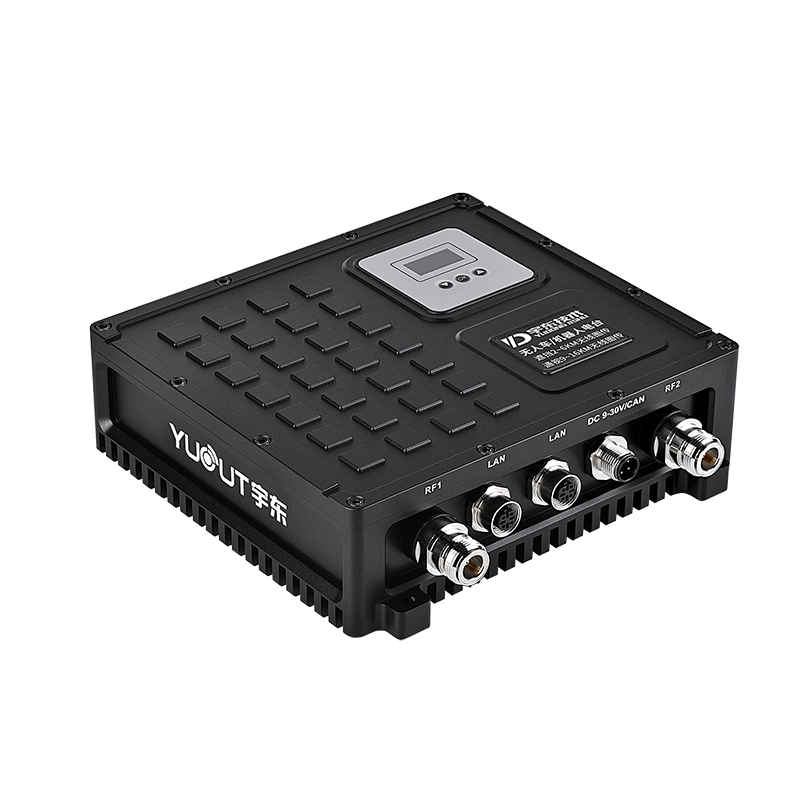

YD-TD9800-DT
YD-TD9800-DT低時延無線圖傳系統，采用工業級無線高速跳頻傳輸技術，非視距，非WIFI，集合正交頻分復用時分多址調制及MIMO多進多出容量技術，完全基于IP互聯網協議，將信道資源在時間上通過時隙、頻率上通過子載波來靈活分配給多個用戶，在單一頻率點最大限度的提供多用戶接入，完全實現雙向透明通道寬帶傳輸。通道最大支持30Mbps吞吐量，視距可傳輸：10-18公里。系統為純硬件連接，即插即用；創新性液晶一體化設計、豐富的CAN總線、RS-232、TTL電平接口，更好的用戶角度體驗。且系統具有很強的抗多徑干擾能力，克服模擬技術和常規調制技術下多徑反射及遮擋所帶來的困擾，實現在復雜的環境下多點傳輸寬帶數據、視頻、音頻?？蓮V泛應用于工業自動化、工業機器人、無人機等通信工作。
現場設立2個IP監控攝像頭，同時把其他數據格式的采集信息通過遠距離無線寬帶傳輸系統發送到項目部指揮監控中心?？傮w無線傳輸距離大概5-16公里，項目部指揮監控中心有配套的IP服務硬軟件，可將現場信號實現共享、現場指揮調配、存儲備份等功能效果；系統接收圖像分辨率達到高清HD1080(1920*1080)。
產品優勢：
l 支持點對點、點對多點、中繼方式傳輸
l 自帶LCD液晶面板顯示參數、調節參數
l 自帶LCD液晶顯示信號電平強弱指示
l 非標256位動態AES加密,可手動液晶設置
l 傳輸速率高達30Mbps
l 室外固定式，IP66三防等級標準
l 自帶CAN總線、RS-232、TTL電平接口
l 全自動化工業級標準物理連接口
l 輸出發射功率最高可達10W
l 標準以太網口通信，方便擴展
l 強大的NLOS非視距傳輸能力
射頻調制部分
l 工作頻段： 800MHz、 1.4GHz
l 調制方式： TDD時分雙工
l 天線模式： 雙天線收發
l 信道帶寬： 1.4\3\5\10\20MHz 液晶可調
l 輸出功率： 1～10W 液晶可調
l 加密方式： 非標256位AES秘鑰 液晶可調
l 信號強弱： 信號電平強弱液晶指示
系統部分
l 傳輸協議： 標準TCP/IP，透明傳輸
l 網絡類型： 10/100Bate-T以太網自適應
l 網絡速率： 30Mbps
l 傳輸延時： 50ms
l 數據接口： CAN總線接口×1（MAX 250Kbps）、 RS-232接口×1（MAX 115200bps）、 TTL電平接口×1（MAX 115200bps）
l 組網方式： 點對點、點對多點（MAX 16點）、網狀組網、中繼組網
l 傳輸距離： 視距城市環境：10-18公里
l 使用方式： 室外固定式，IP66三防等級標準
其它部分
l RF接口： 雙 N-type接口
l 以太網接口: 雙以太網接口，物理接口M12
l 外形尺寸： 180*160*53mm (L×W×H)
l 供電方式： 寬電壓DC 9-30V
l 功耗： 30W
l 重量： 1.8kg
